تحدي العميل: تثبيت موثوق لمكون فولاذي غير منتظم الشكل

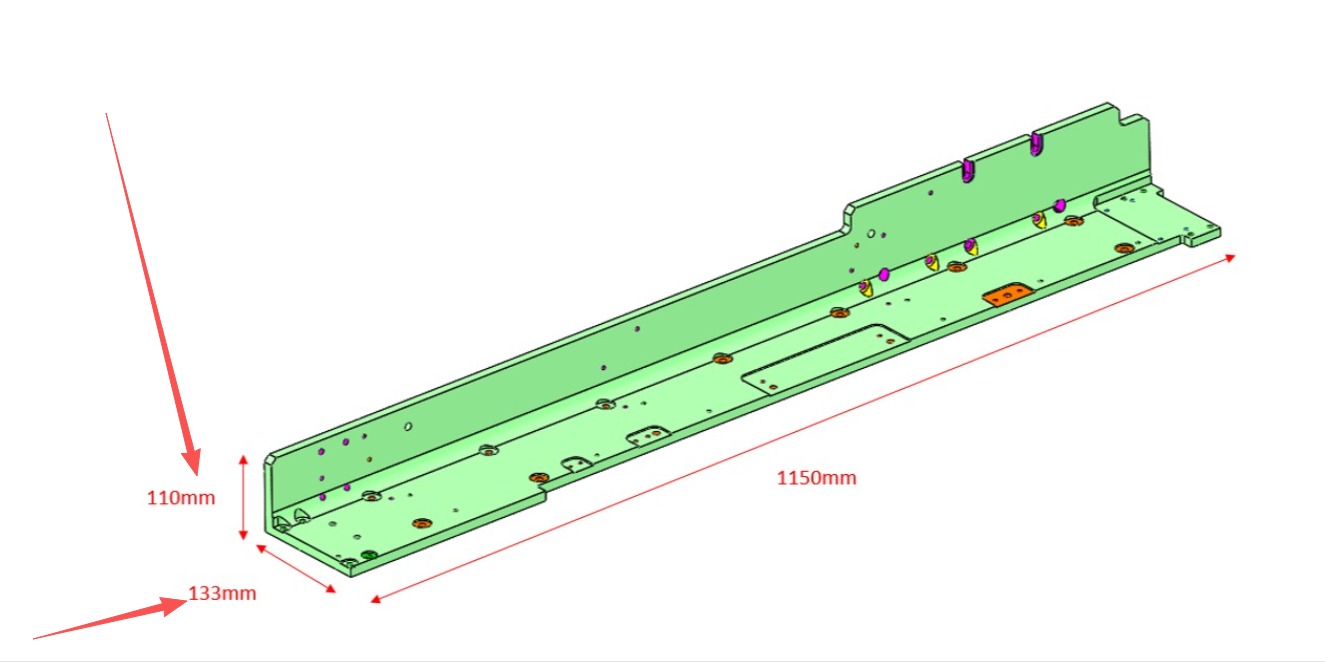

في تشكيل المعادن, غالباً ما تمثل قطع العمل غير المنتظمة تحديات للتركيبات الميكانيكية التقليدية. HVR MAG قدمنا مؤخراً حلاً مخصصاً لرفك مغناطيسي لعميل يقوم بتشكيل مكون فولاذي ذي شكل خاص يبلغ قياسه 1150 × 133 × 110 مم. ونظراً لشكله الفريد، لمتمكن المشابك العادية من توفير التلامس الكافي أو التموضع المستقر، مما أدى إلى تعقيد الإعداد وانخفاض كفاءة التصنيع.
حل ظرف مغناطيسي مخصص
لتلبية متطلبات العميل، قامت شركة HVR MAG بتصميم مشبك مغناطيسي كهربائي دائم مخصص من طراز HMC1-118028A. يبلغ قياس هذه المثبتة 1180 × 280 مم، وتعمل بمصدر طاقة AC380V وجهد تشغيل DC160V، وتوفر قوة مغناطيسية مقدرة تبلغ 14 كجم قوة/سم²، ويبلغ وزنها حوالي 172 كجم. لا تتطلب تقنية المغناطيسية الكهربائية الدائمة طاقة إلا أثناء عمليات المغنطة وإزالة المغناطيسية، مما يضمن تثبيت قطعة العمل بشكل آمن دون استهلاك مستمر للطاقة أثناء المعالجة.

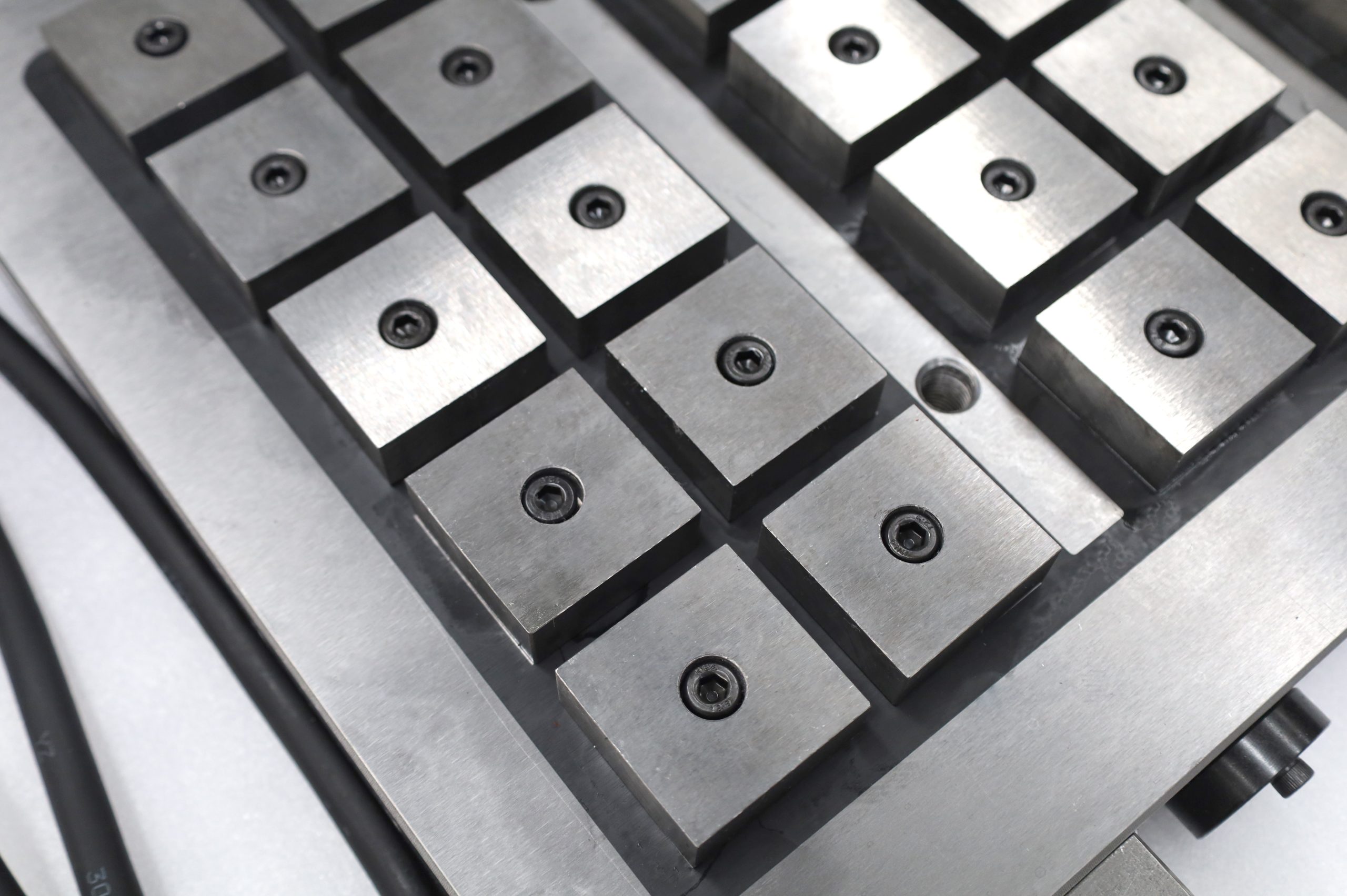

تصميم قطب مغناطيسي مرتفع لتثبيت أفضل لقطع العمل
الميزة الأساسية لهذا الظرف المغناطيسي هي تصميمه ذو الأقطاب المغناطيسية المرتفعة. فبدلاً من استخدام سطح مغناطيسي مسطح قياسي، تم رفع الأقطاب المغناطيسية خصيصاً لتتطابق مع هندسة قطعة العمل الخاصة بالعميل. يعمل هذا الهيكل المخصص على زيادة مساحة التلامس الفعالة بين الظرف وقطعة العمل، مما ينتج قوة تثبيت مغناطيسية أقوى وأكثر توحيداً مع تجنب نقاط التلامس غير المستقرة. ونتيجة لذلك، يمكن تثبيت قطعة العمل بأمان دون تشوه أو حركة أثناء التشغيل الآلي.
النتائج
من خلال استبدال التركيبات التقليدية بحل تثبيت مخصص، حقق العميل إعداداً أسرع، وتحسناً في استقرار التشغيل الآلي، وكفاءة إنتاج أعلى. يوضح هذا المشروع كيف يمكن لأنظمة التثبيت المغناطيسي المخصصة للتطبيقات حل تحديات التثبيت المعقدة للمكونات غير المنتظمة، مما يجعل قوالب التثبيت المغناطيسية الكهربائية الدائمة حلاً مثالياً لتصنيع المعادن الحديثة والتشغيل الدقيق.
