Lifting Magnets for Sheet Metal Loading&unloading
HM5 Series For Cutting System aim to effectively clear cut pieces and any leftover material from the cutting table in one seamless action.
- Подтяжка толщины: начиная с минимальной толщины 1,5 мм
- Выборочная активация зоны: Позволяет пользователям активировать определенные магнитные зоны для целенаправленного удаления материала.
- Совместимость с режущей системой: Предназначен для использования с системами лазерной, плазменной и газовой резки.
- Подъем одного листа: точная обработка отдельных стальных листов.
- Пульт дистанционного управления: Цифровые кнопки и радиопульт дистанционного управления
- Высокая безопасность: коэффициент безопасности 3:1.

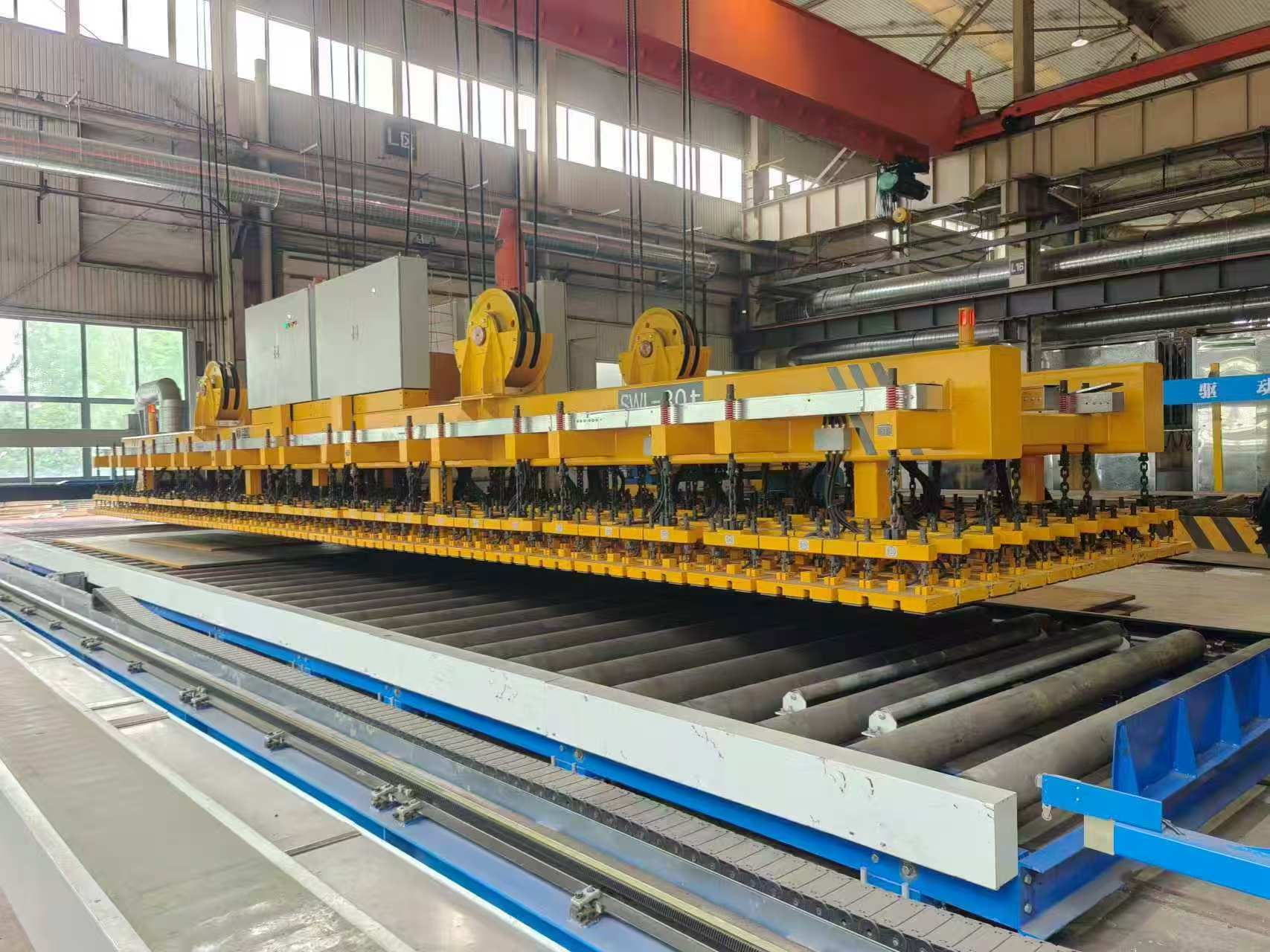

lifting magnets for sheet metal for whole plate loading and all cutting parts unloading
The specification of a single steel plate is 12500 × 2580 × (6-130mm), and it is required to lift the single steel plate to the cutting table. After cutting is completed, the entire plate should be lifted to the sorting table to ensure that workpieces with a size specification of 100 × 100mm do not miss suction, with a leakage rate of ≤ 3%. The maximum weight of steel plate shall not exceed 30 tons
HVR designed magnet model: HEPMP-392A-QG,Magnet Quantity: 330 units, used in 11X30 combination, and equipped with 1 set of HEPC5-900A model controller, single magnet unit controllable.

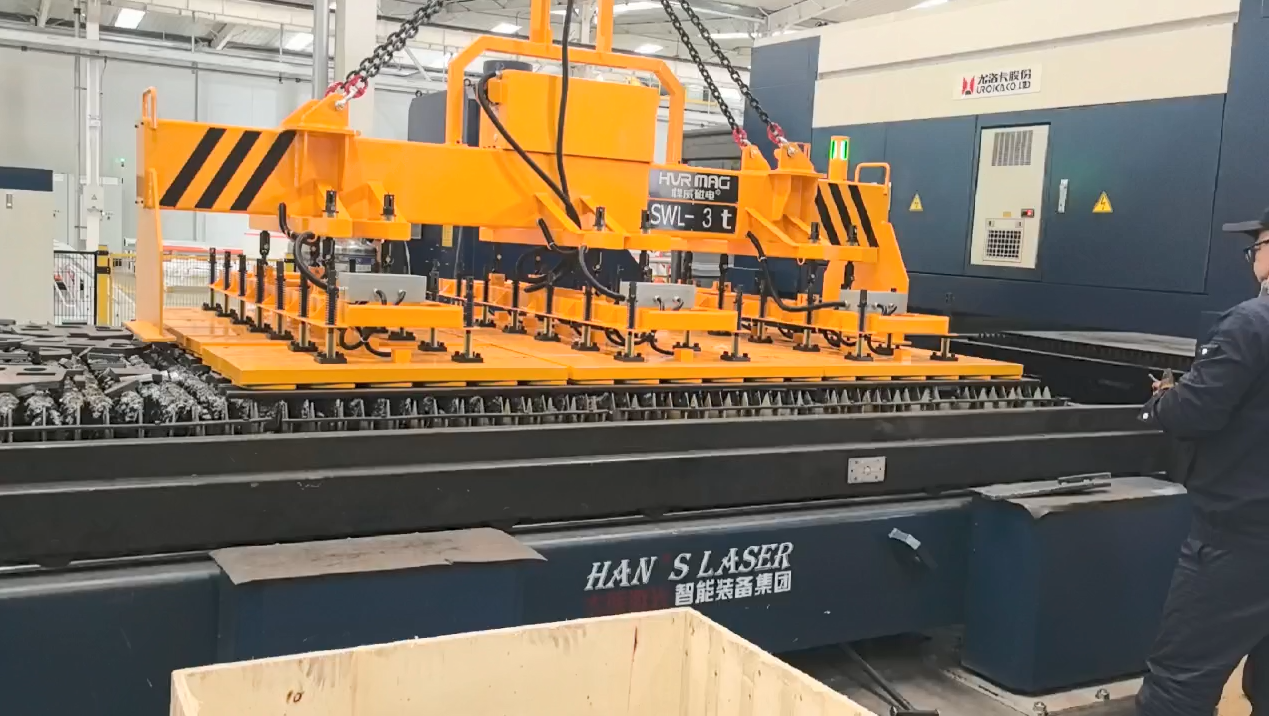

lifting magnets for sheet metal for 3T steel plate cutting application
This magnet system is designed for lifting 3000 × 2000 steel plates loading and unloading after cutting, with a minimum requirement of 70 × 70 without any leakage.
1. Easy and convenient to use, no manual pick up, saving labor.
2. Customized design to meet customer cutting requirements(unloading Min.70*70 cutting parts at one time).
3. No-Current Safety:Magnetic force holds in power outages

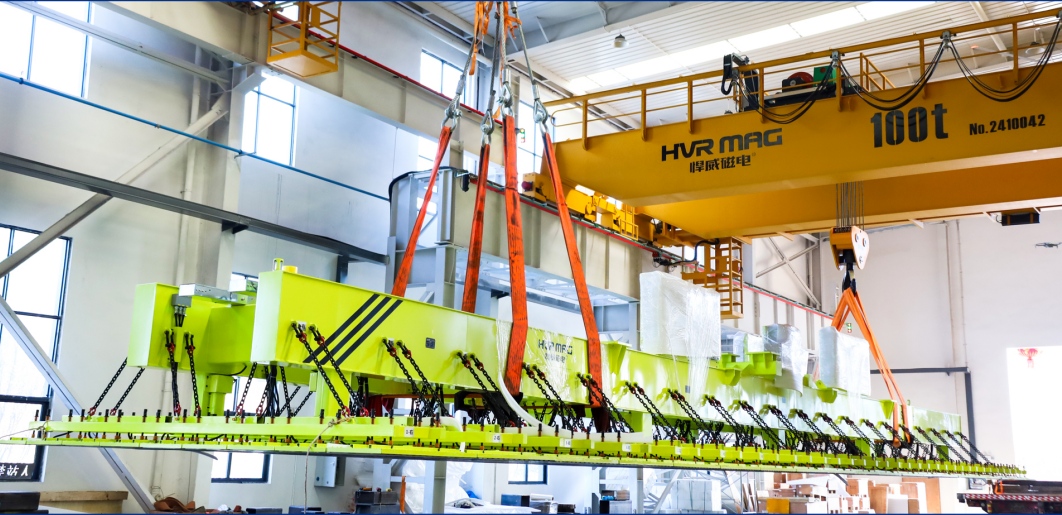

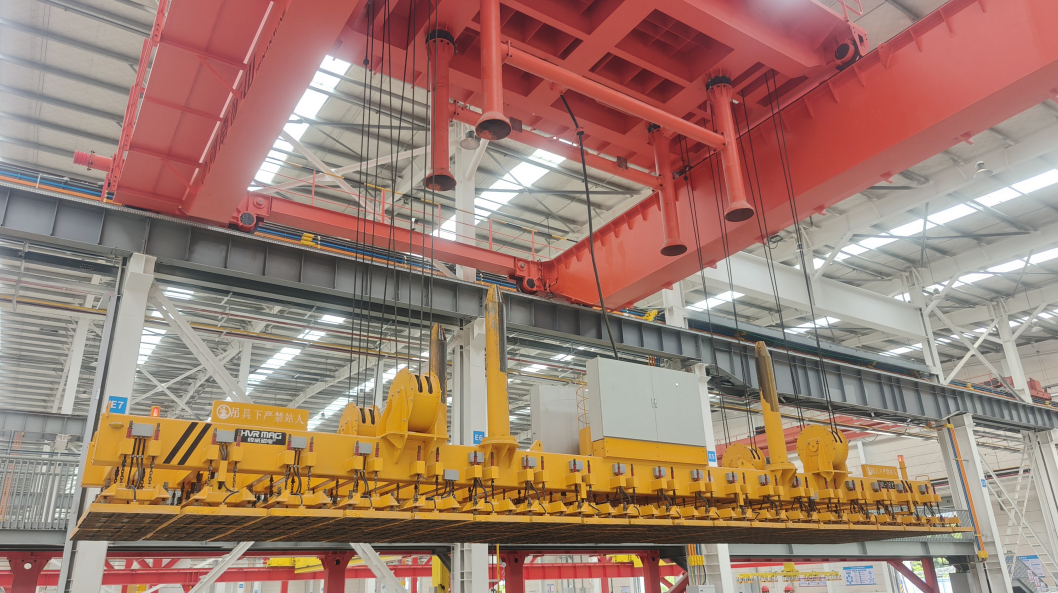

lifting magnets for sheet metal application in Steel Structure Company
Steel plate dimension in customer factory: single steel plate range from 2 to 12mX1.5 to 2.5mX6 to 60mm, ensuring that components with dimensions of 150 (length) and X80mm (width) do not leak after laser cutting.
HVR provides a complete set of magnetic lifting system and connect with customer intelligent crane.Achieve lifts the steel plate to the cutting table, and after cutting is completed, the entire plate is lifted to the sorting table, the automation crane working with magnetic lifting system seamlessly, making it fast and efficient.

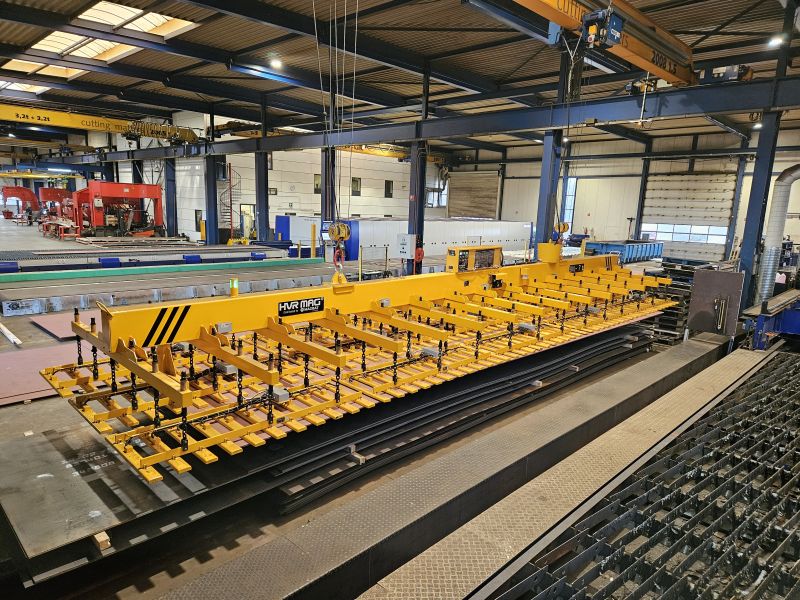

Электропостоянные грузоподъемные магниты для систем резки, тяжелого машиностроения
Электропостоянные грузоподъемные магниты для системы резки обеспечивают точное управление и позиционирование больших стальных пластин во время операций резки, что имеет решающее значение для изготовления важных компонентов оборудования, таких как рамы, шестерни и валыЭти магниты обеспечивают надежный захват, предотвращая деформацию заготовки во время перемещения, а также защищают поверхность стали от царапин и других повреждений, которые могут нарушить целостность конечного продукта.
Кроме того, они улучшают эффективность процесса резки бy обеспечивает более быструю смену материалов и минимизирует время простоя, что особенно выгодно в настройки крупносерийного производства.
Сопутствующий продукт
Yes. Our lifting magnet system is specially designed for sheet metal cutting lines. It can safely transport the entire steel plate onto the cutting table before processing and then lift all parts together after cutting.
No. The magnetic layout is engineered according to the plate size, material thickness, and nesting pattern. Multiple magnetic modules provide evenly distributed holding force to keep both large workpieces and smaller cut parts securely in place during lifting, reducing the risk of movement or accidental dropping.
Yes. The telescopic lifting beam can be adjusted to match different sheet dimensions, while the magnetic system is designed to accommodate a specified thickness range. This allows a single lifting system to handle multiple plate sizes commonly used on laser, plasma, or flame cutting machines, reducing equipment investment and changeover time.
