Why you can trust HVR MAG Magnetic Gripper
- Magnetic gripper can handle a variety of material sizes and shapes
- Магниты не меняют своего магнитного состояния при отключении питания.
- Блок управления может быть интегрирован в систему ПЛК робота.
- Less energy consumption
- Низкие эксплуатационные расходы
- Компактный и мощный
Что такое магнитный захват HVRMAG?
Магнитный захват — это передаточное устройство для автоматизации и роботов, использующее электропостоянные магнитные модули и магнитные захваты для манипулирования, зажима и перемещения заготовок различной формы и веса.
Технология двойного магнита использует электроэнергию только в течение нескольких секунд в циклах активации «MAG» и деактивации «DEMAG». Заготовка не упадёт из-за отключения питания.
Следуя тенденции «Индустрия 4.0», в ближайшем будущем магнитные захваты будут все шире применяться на интеллектуальных предприятиях в таких областях автоматизации, как:
- Линии передачи • Конвейерные линии
- Общее машиностроение • Оборудование для подъема и установки
- Робототехника • Упаковочное оборудование
- Системы паллетирования/депаллетирования
Magnetic Gripper we make

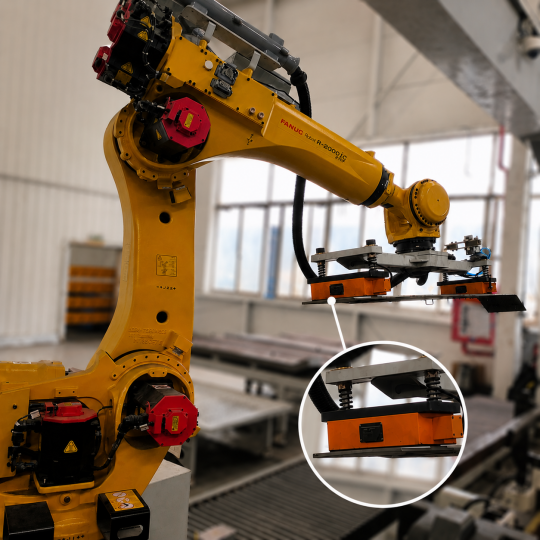

Магнитный захват HVRMAG может использоваться в качестве магнитного захвата для захвата, подъема, загрузки, размещения и передачи деталей из черных металлов для роботизированной руки и автоматизированной линии в качестве инструмента на конце руки.
-
Концевые инструменты могут обрабатывать различные стальные детали с высокой точностью, надежностью и стабильно работать в различных сценариях автоматизации.
-
Магнитный захват позволяет быстро и надежно захватывать металлические заготовки, сокращая время обработки и повышая эффективность производства.
-
Приспособления для крепления позволяют точно позиционировать заготовки и обеспечивать точную стыковку различных компонентов во время сварки.
Продукт по функции
Разработанные для конкретных нужд, магнитные захваты HVRMAG предлагают ряд функций и различных условий работы, например, могут использоваться для загрузки и разгрузки в системах резки, сварки, гибки, паллетирования и т. д.
-

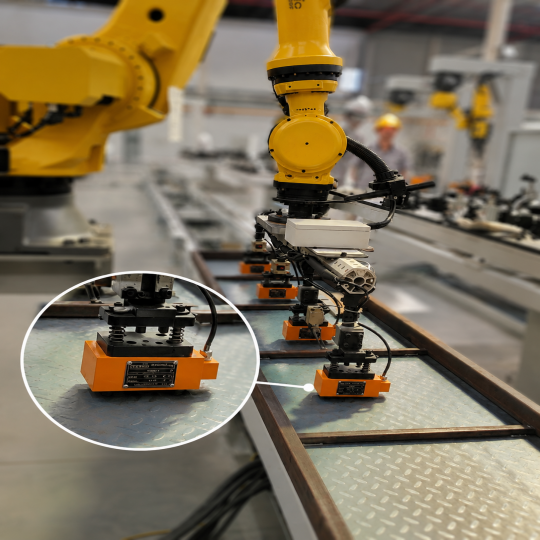

В процессе загрузки сырье можно быстро и точно разместить в указанных местах. В процессе выгрузки отрезанную заготовку можно безопасно извлечь, обеспечивая бесперебойность всего процесса.
-

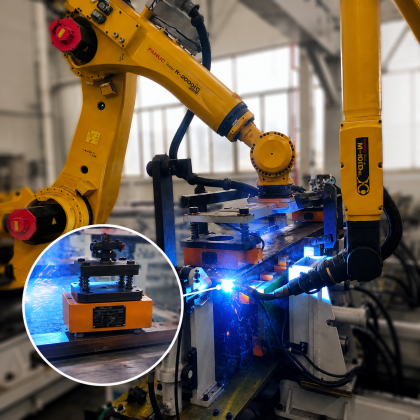

Он обладает мощным магнитным полем и надежно фиксирует заготовку во время сварки, обеспечивая точность и стабильность процесса. Он также может работать с заготовками различных форм и размеров. Гарантирует высокое качество сварки.
-
Мощная магнитная сила обеспечивает устойчивость заготовки во время процесса гибки, а также позволяет снизить вибрацию и смещение в процессе гибки, снизить процент брака и повысить эффективность производства.
-
Magnetic Gripper can quickly and accurately place workpieces on pallets, ensuring the stability and neatness of palletizing. The highly precise operation greatly improves palletizing efficiency.Reduced the burden of manual operation.
Качественное производство
HVR MAG compliance the ISO 9001 and ISO 14001, equipped advanced production equipment to assurance capacity and quality control , quality test before shipping, aim to delivery the high quality magnetic gripper to global customers on time.
Служба настройки
With a experienced R&D team and over 40 patents, all of HVR MAG Electro Permanent Lifting Magnet are customized according to the customer local standard and reality usage necessary.Not only provide standard magnet model, but also provide customized magnetic gripper solutions according to different application.
Efficient, Precise, and Safe handling of Steel Material With Magnetic Gripper
- Energy Saving：Only uses electricity in MAG & DEMAG phase, saving energy up to 95%
- High Efficiency：Magnetization/demagnetization with in 2 seconds
- Flexible & Reliable：Unique structure consisting of dual magnetic source
- Safety First：Magnetic force can remain even in a sudden power failure
- Maintenance-Free：No moving parts inside nearly no maintenance cost
- Deformation-Free：Uniformly distributed magnetic force
Электричество потребляется только в фазах MAG и DEMAG, что позволяет экономить энергию до 95%.
Короткое время цикла, намагничивание/размагничивание за 2 секунды.
Легкая конструкция для максимального увеличения пропускной способности конечной части.
Магнитная сила может сохраняться даже при внезапном отключении электроэнергии.
Внутри нет движущихся частей, что практически исключает затраты на техническое обслуживание.
Индивидуальная конструкция для идеального захвата любой заготовки.
Ресурс
Нажмите на ссылку, чтобы узнать больше. Выберите подходящий магнит в зависимости от условий вашей работы.
Перейдите по ссылке, чтобы узнать больше о нашей продукции. Заполните форму ниже, чтобы получить брошюру на свой адрес электронной почты.
Нажмите на ссылку, чтобы узнать больше о наших магнитных решениях для всех видов применения.
HVR MAG Advantages
HVR MAG holds over 40 international and domestic patents. It owns an advanced manufacturing facility with an area of 24,000 square meters, and 45% of its products are exported globally.Let HVR MAG know your working conditions and technical requirement, HVR MAG will provide you with a customized magnetic gripper solution.HVR MAG’s local agents can provide technical services, and the Technical Consulting Window available at any time from HVR MAG.
Реализации и достижения
Профессиональное решение и смета на магнитный захват будут предоставлены на основе Ваших требований и задач.
Magnetic Grippers will be helpful for material picking&place in the automation industry. For example, in the field of automotive applications, end-to-end tools can provide assistance in various processes of automobiles.
Magnetic Gripper can also provide great assistance in the energy industry, such as the handling and palletizing of various oil and gas pipes. End-of-arm tools can efficiently automate the stacking of steel pipes. This precise stacking can optimize storage space, ensure that steel pipes are neat and orderly, and facilitate subsequent use.
- Для толстых пластин
- Для тонких пластин
- Для труб и круглых прутков
- Круглый магнит
| Модель | Номинальная подъемная сила (толщина＞16 мм) | Применимая толщина | Л | В | ЧАС |
| ГЭПМП-1510П50 | 160 кг | ≥6 мм | 150 мм | 100 мм | 72 мм |
| ГЭПМП-320П50 | 320 кг | ≥6 мм | 180 мм | 180 мм | 72 мм |
| ГЭПМП-500П50 | 500 кг | ≥6 мм | 250 мм | 180 мм | 72 мм |
| ГЭПМП-640П50 | 640 кг | ≥6 мм | 320 мм | 180 мм | 72 мм |
| ГЭПМП-720П50 | 720 кг | ≥6 мм | 250 мм | 250 мм | 72 мм |
| HEPMP-2012P70 | 320 кг | ≥8 мм | 190 мм | 110 мм | 72 мм |
| HEPMP-2020P70 | 640 кг | ≥8 мм | 200 мм | 200 мм | 72 мм |
| Модель | Номинальная подъемная сила (толщина＞10 мм) | Применимая толщина | Л | В | ЧАС |
| ГЭПМП-30П30Б | 30 кг | 2-12 мм | 100 мм | 54 мм | 58 мм |
| ГЭПМП-60П30Б | 60 кг | 2-12 мм | 100 мм | 100 мм | 58 мм |
| ГЭПМП-100П30Б | 100 кг | 2-12 мм | 140 мм | 100 мм | 58 мм |
| ГЭПМП-200П30Б | 200 кг | 2-12 мм | 260 мм | 100 мм | 58 мм |
| ГЭПМП-300П30 | 300 кг | 2-12 мм | 260 мм | 110 мм | 58 мм |
| ГЭПМП-60П30 | 60 кг | 3-12 мм | 110 мм | 60 мм | 58 мм |
| ГЭПМП-1406П30 | 90 кг | 3-12 мм | 140 мм | 60 мм | 58 мм |
| ГЭПМП-1817П30 | 300 кг | 3-12 мм | 180 мм | 170 мм | 58 мм |
| ГЭПМП-1906П30 | 120 кг | 2-12 мм | 190 мм | 60 мм | 58 мм |
| ГЭПМП-120П30 | 120 кг | 2-12 мм | 190 мм | 60 мм | 60 мм |
| ГЭПМП-90П30 | 90 кг | 2-12 мм | 150 мм | 60 мм | 60 мм |
| Модель | Номинальная подъемная сила (толщина＞12 мм) | Применимая толщина | Л | В | ЧАС |
| ГЭПМСП-60П45×24 | 60 кг | ≥3 мм | 145 мм | 90 мм | 81 мм |
| ГЭПМСП-100П45×24 | 100 кг | ≥3 мм | 200 мм | 120 мм | 81 мм |
| HEPMP-2811S | 120 кг | ≥3 мм | 280 мм | 110 мм | 80 мм |
| ГЭПМСП-200П45×24 | 200 кг | ≥3 мм | 370 мм | 105 мм | 81 мм |
| ГЭПМСП-300П45×24 | 300 кг | ≥3 мм | 435 мм | 105 мм | 81 мм |
| Модель | Номинальная подъемная сила | Применимая толщина | Диаметр | ЧАС | Масса |
| HEPM1-25 | 3 кг | ≥2 мм | 25 мм | 35 мм | 120 г |
| HEPM1-40 | 20 кг | ≥2 мм | 40 мм | 48 мм | 420 г |
| HEPM1-50 | 30 кг | ≥10 мм | 49 мм | 45 мм | 650 г |
| HEPM1-60 | 50 кг | ≥10 мм | 60 мм | 50 мм | 1 кг |
| HEPM1-75 | 90 кг | ≥12 мм | 78 мм | 48 мм | 1,5 кг |
| HEPM1-100 | 150 кг | ≥14 мм | 100 мм | 55 мм | 3,5 кг |
Нет, эта система является электропостоянной магнитной системой и не зависит от электрического тока. Она использует электроэнергию только в течение очень короткого периода (0,5–2 секунды) для выполнения циклов магнито- и демагнитизации (MAG). Затем мощность снижается. Эффективная сила создаётся мощными постоянными редкоземельными магнитами.
Yes! Except for some basic common models, our magnetic gripper can also be customized according to customer requirements
В зависимости от версии, максимальная температура обычно составляет 80°C. Если температура превышает этот предел, мы можем разработать специальные решения. В настоящее время максимальная температура, которую мы разработали, составляет 600°C.
No problem.By using a multi-layer, waterproof, anti-oil, and corrosion-resistant structure, it is even possible to work in water, oil and gas environments.
