Por que você pode confiar na pinça magnética HVR MAG
- A garra magnética pode manusear uma variedade de tamanhos e formatos de materiais
- Os ímãs não mudam seu estado magnético quando há falta de energia
- A unidade de controle pode ser integrada ao sistema PLC do robô
- Menor consumo de energia
- Baixa manutenção
- Compacto e potente
O que é a garra magnética HVRMAG?
A garra magnética é um dispositivo de transferência para automação e robôs, que utiliza módulos magnéticos eletropermanentes e garras magnéticas para manipulação, fixação e movimentação de peças de trabalho de vários formatos e pesos.
A tecnologia do ímã duplo utiliza energia elétrica apenas por alguns segundos nos ciclos de ativação "MAG" e desativação "DEMAG". A peça de trabalho não cairá devido à falta de energia.
Seguindo a tendência do "Setor 4.0", as garras magnéticas serão cada vez mais amplamente aplicadas à planta inteligente em um futuro próximo em aplicações de automação, como:
- Linhas de transferência - Linhas de transporte
- Engenharia geral - Equipamento de coleta e colocação
- Robótica - Máquinas de embalagem
- Sistemas de paletização/paletização
Garra magnética que fabricamos

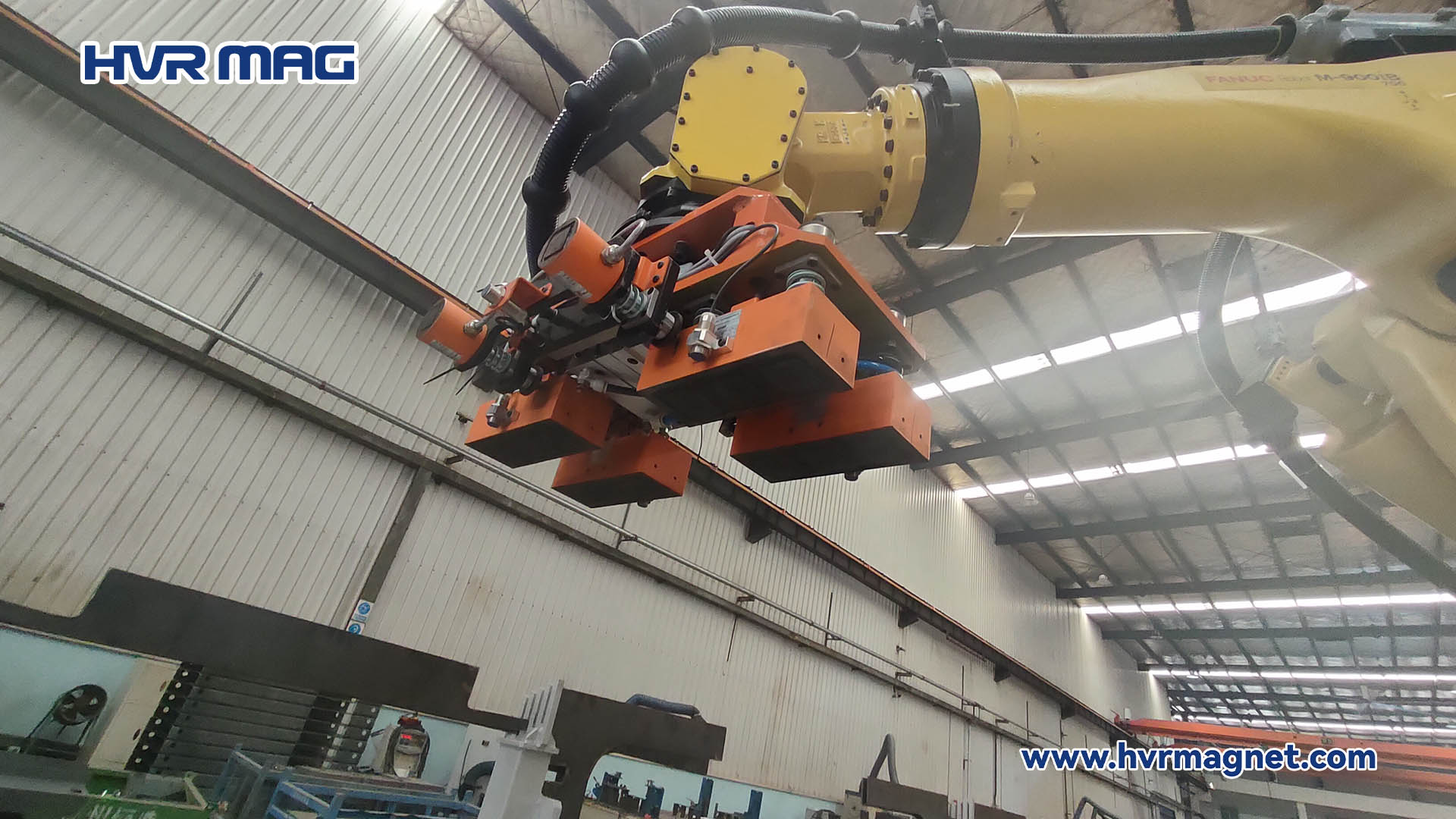

A pinça magnética da HVRMAG pode ser usada como pinça magnética para pegar, levantar, carregar, posicionar e transferir peças ferrosas para o braço do robô e a linha de automação como ferramenta de fim de braço.
As ferramentas de extremidade de braço podem lidar com tipos de peças de aço com alta precisão, confiabilidade e operar de forma estável em vários cenários de automação.
A pinça magnética pode segurar peças de metal de forma rápida e confiável, reduzindo o tempo de manuseio e melhorando a eficiência da produção.
As ferramentas de fixação podem localizar com precisão as peças de trabalho e garantir o encaixe preciso de vários componentes durante a soldagem.
Produto por função
Projetadas para necessidades específicas, as garras magnéticas da HVRMAG oferecem uma gama de funcionalidades e diferentes condições de trabalho, como as usadas para carga e descarga em sistemas de corte, soldagem, dobra, paletização etc.
No processo de carregamento, as matérias-primas podem ser colocadas com rapidez e precisão nos locais designados. No processo de descarregamento, a peça de trabalho cortada pode ser removida com segurança, garantindo o bom andamento de todo o processo.
Possui forte força magnética e pode fixar firmemente a peça de trabalho durante o processo de soldagem, garantindo a precisão e a estabilidade da soldagem. Além disso, pode se adaptar a peças de trabalho de diferentes formas e tamanhos, garantindo a qualidade da soldagem.
A força magnética potente garante a estabilidade da peça de trabalho durante o processo de dobra e também pode reduzir a vibração e o deslocamento durante o processo de dobra, diminuir a taxa de refugo e melhorar a eficiência da produção.
A garra magnética pode colocar peças de trabalho em paletes de forma rápida e precisa, garantindo a estabilidade e a organização da paletização. A operação de alta precisão melhora enormemente a eficiência da paletização. Reduziu a carga da operação manual.
Produção de qualidade
A HVR MAG está em conformidade com as normas ISO 9001 e ISO 14001, possui equipamentos de produção avançados para garantir a capacidade e o controle de qualidade, além de realizar testes de qualidade antes do envio, com o objetivo de entregar pinças magnéticas de alta qualidade aos clientes em todo o mundo dentro do prazo.
Serviço de personalização
Com uma equipe experiente de P&D e mais de 40 patentes, todos os ímãs de elevação eletropermanentes da HVR MAG são personalizados de acordo com as normas locais do cliente e as necessidades reais de uso. Além de oferecer modelos padrão de ímãs, também fornecemos soluções personalizadas de garras magnéticas de acordo com diferentes aplicações.
Manuseio eficiente, preciso e seguro de material de aço com garra magnética
- Economia de energia: consome eletricidade apenas nas fases MAG e DEMAG, proporcionando uma economia de energia de até 95%
- Alta Eficiência: Magnetização/desmagnetização em até 2 segundos
- Flexível e Confiável: Estrutura única composta por fonte magnética dupla
- A segurança em primeiro lugar: A força magnética pode permanecer mesmo em caso de uma queda repentina de energia
- Isento de manutenção: Sem peças móveis no interior, quase nenhum custo de manutenção
- Livre de deformação: Força magnética uniformemente distribuída
Utiliza eletricidade somente nas fases MAG e DEMAG, economizando energia em até 95%.
Tempo de ciclo curto, magnetização/desmagnetização em 2 segundos.
Estrutura leve para maximizar a capacidade da extremidade do braço.
A força magnética pode permanecer mesmo em uma falha repentina de energia.
Sem peças móveis no interior, com custo de manutenção quase nulo.
Design personalizado para a coleta perfeita de qualquer peça de trabalho.
Recursos
Clique no link para saber mais. Escolha o ímã adequado de acordo com suas condições de trabalho
Clique no link para saber mais sobre nossos produtos. Preencha o formulário abaixo para receber o folheto diretamente em seu e-mail.
Clique no link para saber mais sobre nossas soluções magnéticas em todos os tipos de aplicação.
Vantagens do HVR MAG
A HVR MAG detém mais de 40 patentes internacionais e nacionais. Possui uma unidade de fabricação avançada com área de 24.000 metros quadrados, e 45% de seus produtos são exportados para todo o mundo.Informe à HVR MAG suas condições de trabalho e requisitos técnicos, e a HVR MAG fornecerá uma solução personalizada de garras magnéticas. Os representantes locais da HVR MAG podem prestar serviços técnicos, e o Serviço de Consultoria Técnica da HVR MAG está disponível a qualquer momento.
Realizações e conquistas
A solução profissional de pinça magnética e a cotação serão fornecidas com base em suas aplicações e requisitos.

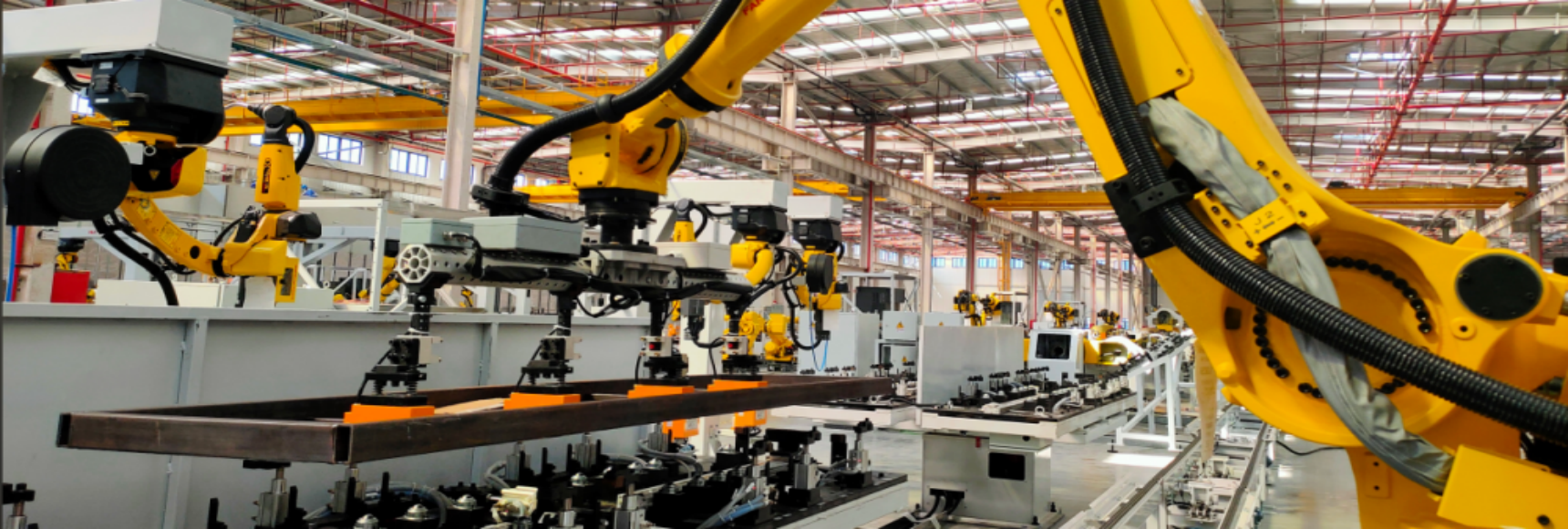

As garras magnéticas serão úteis para a separação e colocação de materiais na indústria de automação. Por exemplo, no campo de aplicações automotivas, as ferramentas de ponta a ponta podem fornecer assistência em vários processos de automóveis.
A garra magnética também pode fornecer grande assistência na indústria de energia, como no manuseio e paletização de vários tubos de petróleo e gás. As ferramentas de fim de braço podem automatizar com eficiência o empilhamento de tubos de aço. Esse empilhamento preciso pode otimizar o espaço de armazenamento, garantir que os tubos de aço fiquem limpos e ordenados, e facilitar o uso subsequente.
- Para placas grossas
- Para placas finas
- Para tubos e barras redondas
- Magneto de formato redondo
| Modelo | Força nominal de elevação (espessura ＞ 16 mm) | Espessura aplicável | L | W | H |
| HEPMP-1510P50 | 160 kg | ≥6mm | 150 mm | 100 mm | 72 mm |
| HEPMP-320P50 | 320 kg | ≥6mm | 180 mm | 180 mm | 72 mm |
| HEPMP-500P50 | 500 kg | ≥6mm | 250 mm | 180 mm | 72 mm |
| HEPMP-640P50 | 640KG | ≥6mm | 320 mm | 180 mm | 72 mm |
| HEPMP-720P50 | 720 kg | ≥6mm | 250 mm | 250 mm | 72 mm |
| HEPMP-2012P70 | 320 kg | ≥8mm | 190 mm | 110 mm | 72 mm |
| HEPMP-2020P70 | 640 kg | ≥8mm | 200 mm | 200 mm | 72 mm |
| Modelo | Força nominal de elevação (espessura ＞ 10 mm) | Espessura aplicável | L | W | H |
| HEPMP-30P30B | 30 kg | 2-12 mm | 100 mm | 54 mm | 58 mm |
| HEPMP-60P30B | 60 kg | 2-12 mm | 100 mm | 100 mm | 58 mm |
| HEPMP-100P30B | 100 kg | 2-12 mm | 140 mm | 100 mm | 58 mm |
| HEPMP-200P30B | 200 kg | 2-12 mm | 260 mm | 100 mm | 58 mm |
| HEPMP-300P30 | 300KG | 2-12 mm | 260 mm | 110 mm | 58 mm |
| HEPMP-60P30 | 60 kg | 3-12 mm | 110 mm | 60 mm | 58 mm |
| HEPMP-1406P30 | 90 kg | 3-12 mm | 140 mm | 60 mm | 58 mm |
| HEPMP-1817P30 | 300 kg | 3-12 mm | 180 mm | 170 mm | 58 mm |
| HEPMP-1906P30 | 120 kg | 2-12 mm | 190 mm | 60 mm | 58 mm |
| HEPMP-120P30 | 120KG | 2-12 mm | 190 mm | 60 mm | 60 mm |
| HEPMP-90P30 | 90KG | 2-12 mm | 150 mm | 60 mm | 60 mm |
| Modelo | Força nominal de elevação (espessura ＞ 12 mm) | Espessura aplicável | L | W | H |
| HEPMSP-60P45×24 | 60 kg | ≥3mm | 145 mm | 90 mm | 81 mm |
| HEPMSP-100P45×24 | 100 kg | ≥3mm | 200 mm | 120 mm | 81 mm |
| HEPMP-2811S | 120KG | ≥3mm | 280 mm | 110 mm | 80 mm |
| HEPMSP-200P45×24 | 200 kg | ≥3mm | 370 mm | 105 mm | 81 mm |
| HEPMSP-300P45×24 | 300 kg | ≥3mm | 435 mm | 105 mm | 81 mm |
| Modelo | Força nominal de elevação | Espessura aplicável | Diâmetro | H | Peso |
| HEPM1-25 | 3KG | ≥2mm | 25 mm | 35 mm | 120g |
| HEPM1-40 | 20KG | ≥2mm | 40 mm | 48 mm | 420g |
| HEPM1-50 | 30KG | ≥10mm | 49 mm | 45 mm | 650g |
| HEPM1-60 | 50KG | ≥10mm | 60 mm | 50 mm | 1 kg |
| HEPM1-75 | 90KG | ≥12mm | 78 mm | 48 mm | 1,5 kg |
| HEPM1-100 | 150KG | ≥14mm | 100 mm | 55 mm | 3,5 kg |
Não, esse sistema é um sistema magnético eletropermanente e independente da corrente elétrica. Ele só usa a energia elétrica por um período muito curto (0,5 a 2 segundos) para executar o ciclo MAG e DEMAG. Em seguida, a energia é reduzida. A força efetiva é gerada por poderosos ímãs permanentes de terras raras.
Sim! Exceto por alguns modelos básicos e comuns, nossa garra magnética também pode ser personalizada de acordo com os requisitos do cliente
Dependendo da versão, normalmente a temperatura máxima é: 80 ℃; se exceder essa temperatura, podemos fazer projetos especiais. Atualmente, a temperatura mais alta que projetamos é de 600 ℃
Sem problemas. Usando uma estrutura multicamada, à prova d'água, anti-óleo e resistente à corrosão, é até mesmo possível trabalhar em ambientes com água, óleo e gás.
